LEÍRÁS ÉS PARAMÉTEREK

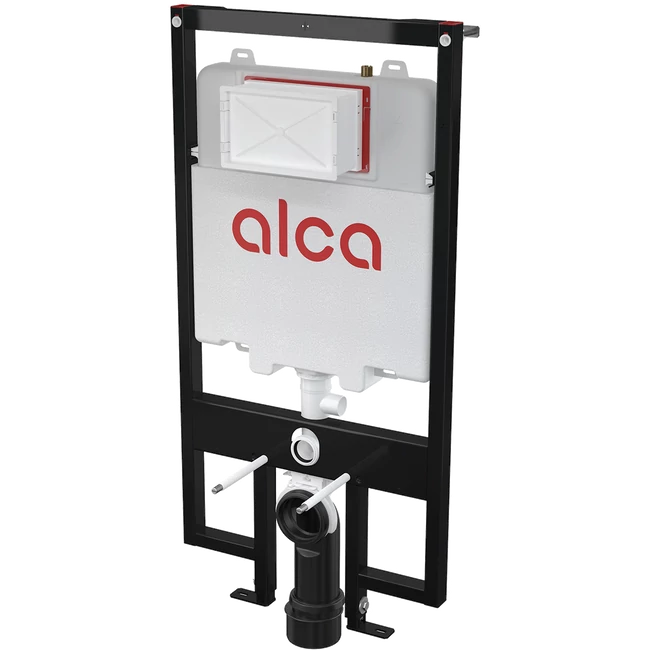

- falsík alatti szerelési rendszer száraz szereléshez (gipszkarton)
- kis alapterületű helyiségek, előre gyártott WC+fürdőszoba modulok, gipszkarton falak közé, vagy felújításhoz
- segít helyet megtakarítani és egyszerű módon alakítható ki egy kisebb fürdőszoba vagy mellékhelyiség
- alkalmazás:
- függesztett WC-hez
- tartófal elé vagy gipszkarton szerkezetbe való falsík alatti szereléshez, szerelési mélysége mindössze 83 mm
- 0-100 mm-es padló vastagsághoz
- szellőztető rendszerhez való csatlakozáshoz
- függesztett WC szereléséhez 180 mm vagy 230 mm csatlakozással
- jellemzők:
- szagelszívás közvetlenül a WC csészéből
- a ventilátorra való csatlakozás lehetősége (nem része a csomagolásnak)
- az ajánlott ventilátort, melynek áramlási sebessége 30 m3/h, 60 bar nyomással, visszacsapószeleppel, a talajtól min. 1,2 m magasságban kell elhelyezni (nincs szükség aktív szenes szűrőre)
- elsősorban akkor ajánlott, ha nem lehet az ablakon át szellőztetni, illetve ha a WC a fürdőszobában van
- a rendszer biztosítja a helyiség szellőztetését, csökkenti a nedvességtartalmat és a kellemetlen szagokat
- a szintező és a középvonal látható megjelölése
- sarokszelep csatlakozási lehetősége Mepla csőrendszerhez
- a keret szerkezete lehetővé teszi a rögzítést a különálló, kellően tartó gipszkartonfalhoz vagy tartófal elé
- a beépített rendszert gipszkartonnal befedik és nincs szükség további merevítésre vagy rögzítő elemekre
- polisztirol szigetelés: megakadályozza a páralecsapódást a tartály felületén, ill. tompítja a tartály rezgését
- a kettős öblítés egymástól függetlenül állítható, higiéniai tartalékkal
- kompatibilis az összes Alcaplast nyomólappal
- egy darabból készült tartály, 100%-os vízzárást biztosít
- karbantartás szerszám nélkül
- a szerelőnyílás fedele egyszerűsíti a szerelést és megakadályozza a nedvesség és szennyeződés bejutását
- szerelési magasság: 1175 mm
- állítható szerelési mélység: 20-60 mm
- szerelési mélység: 84 mm
- állítható rögzítő lábak: 0-100 mm
- tartószerkezet anyaga: fém porszórt felülettel
- műszaki adatok:
- nagy öblítés alapbeállítása: 6 liter
- kis öblítés alapbeállítása: 3 liter
- higiénikus tartalék: 3 liter (a nagy öblítés után a tartályban maradt tartalék víz a szükséges további öblítéshez)
- tartály térfogata: 9 liter
- vízcsatlakozás: hátulról vagy felülről középen a szerelési nyílásokon keresztül, G1/2"
- működési víznyomás: 0,5-16 bar
- javasolt víznyomás: 3-5 bar
- terhelési próba: 400 kg
- tartalom:
- tartály töltő és leeresztő szeleppel
- önhordó keret
- 1/2" csatlakozó a víz bekötéséhez integrált Schell 1/2"-3/8" sarokszeleppel
- bekötőcső o-gyűrűvel: bajonettzáras, szerszámok nélkül rögzíthető a feltöltőszelephez
- rögzítő szett: 8 db Ø8×60 csavar, 8 db Ø12 tipli
- rögzítő anyag a WC rögzítéséhez: 4 db M12 menetes szár, 2 db alátét, 2 db fedő, 2 db anya, 2 db menetvédő kupak
- szennyvízcső Slim HT 90/110
- befolyócső tömítés, kivezetés polipropilén, mandzsetta betét
- szennyvízlefolyó tömítés, polipropilén csatlakozócső, csatlakozócső tömítés
- szerelő nyílás fedél a szerelő nyílás betakarására beépítéskor
- a szerelőnyílás fedele kétrészes, egyszerűen rövidíthető
- a sarokszelep felfogatásának innovációja:
- egyszerűbb és gyorsabb csatlakozás a vízvezetékre
- innovatív tartály új egyrészes Schell sarokszeleppel
- új tartály függesztés kétkomponensű szigeteléssel:
- zajcsökkentő megoldás/szigetelés: a kétkomponensű anyagok elszigetelik a tartály és a keret közötti vibrációt
- egyszerű szerelés: a tartály előrebillentésével könnyebb a szerelés gipszkarton fal, mobil- és faházak esetében
- hornyos menetes szár:
- WC-csésze egyszerűbb felszerelése: a menetes szárak újonnan hornyot tartalmaznak a gyorsabb szereléshez
- új megbízható töltőszelep:
- csendes, gyors és rendkívül tartós: 2× gyorsabb, speciálisan kifejlesztett 0,5-16 bar nyomás tartománnyal, kivételesen ellenálló a vízben lerakódott szennyeződésekkel szemben
- új helytakarékos könyök a szennyvízcső gyorsabb csatlakozására
- fékek a rögzítő lábakhoz
- sablon a nyomólap beállításához: megkönnyíti a nyomólap öblítési mechanizmusának beállítását (a nyomólap csomagja tartalmazza)
- karbantartás a nyomólap rögzítő keretén keresztül: a karbantartás valamint a kis- és nagy öblítés vízmennyiségének átállítása a nyomólap rögzítőkeretén keresztül kényelmesen elvégezhető
- egyszerű és biztonságos vízbekötés: a vízelzáró (Schell 'nyerges' sarokszelep) a tartályban helyezkedik el, gyárban készült csatlakozással, garantált tömítéssel
- tartalmazza az összes szükséges szerelési tartozékot
- opcionális kiegészítő:
- Ventilátor a falsík alatti szerelési rendszerekhez szellőző előkészítéssel (P128)
- 15 év kibővített garancia, 25 év alkatrész-ellátási garancia
| Gyártó | Alca |
| Szerelési mód | falba építhető |
